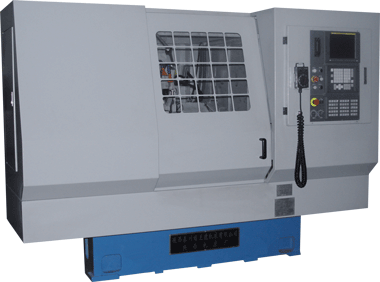

本機床采用日本FANUC-OGCD帶RS232接口數控系統，三軸兩聯動。即砂輪架進給（X軸）、工作臺移動（Z軸）和頭架轉動（C軸）、其中X、Z可實現聯動。循環動作穩定可靠，操作方便。

機床砂輪架、工作臺采用HIWIN（上銀）直線運動導軌，剛性好、精度高、砂輪主軸變頻調速確保恒線速45m/s，主軸系統采用套筒式液體動靜壓混合軸承。

頭架由伺服電機驅動、具備適時無級變速功能，尾架用THK密集滾珠軸承套筒，彈簧壓緊式結構。

機床具備切入半自動循環磨削功能，備有在線主動外圓測量儀及軸向定位裝置，實現了測量----加工閉環控制功能，設在頭架上的砂輪修整機構，采用CNC控制進行砂輪修整，保證了磨削狀態的一致性。

機床具有配備空調系統的獨立電箱，集中潤滑油箱及采用磁性分離器裝置的冷卻液箱，調整維修方便，有效克服了三漏及油水混合現象。

技術 規 格
最大磨削直徑		mm	Ф200
最小磨削直徑		mm	Ф5
最大磨削長度		mm	350
最大工件重量		kg	50
中心高		mm	120
可磨削端面最大寬度		mm	25
測量儀可調直徑范圍		mm	Ф8-Φ80
砂輪線速度		m/s	45（恒線速）
主軸轉速			無級變速
最大橫向移動量		mm	290
最大移動速度		mm /min	20
砂輪尺寸	最大	mm	Ф500×50×Φ203
	最小	mm	Ф380×50×Φ203
頂尖			莫氏4號
電機總功率		kw	9.89
機床外型尺寸		mm	2585×2400×1950
包裝箱尺寸		mm	5200×2200×2100
機床重量		kg	3500
機床毛重		kg	4500
工作精度
圓度		mm		0.0015
縱截面內直徑一致性		mm		0.003
垂直度		mm		0.005
表面粗糙度		μm		外圓Ra≤0.32	端面Ra≤0.8
主要附件
水箱		1套		靜壓油箱	1套
砂輪法蘭盤		2套		液壓油箱	1套
砂輪平衡軸		1套		卸砂輪撥頭	1套
測量儀		1套		夾頭	1套
砂輪吊桿		1套		機床墊鐵	5套
主要特訂部件
砂輪平衡架		1套		半缺頂尖	2個
