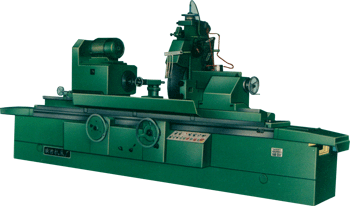

本機床適用于磨削汽車、拖拉機、柴油機曲軸的主軸頸。機床采用掛表測量尺寸、具有獨立的電柜和油箱，工作臺導軌和砂輪架導軌均采用液體靜壓導軌，機床縱向和橫向運動具有手動及液動兩種操作。
適于成批生產中使用
|
技 術 規 格 |
||
|
最大回轉直徑 |
mm |
500 |
|
中心架上可磨直徑 |
mm |
Φ50-Φ100 |
|
頂尖間工件最大安裝長度 |
mm |
1100 |
|
工件最大重量 |
kg |
100 |
|
中心高 |
mm |
270 |
|
床身導軌尺寸（平×V×中心距） |
mm |
75×85 ×280 |
|
砂輪架導軌尺寸（平×V×中心距） |
mm |
90×100 ×480 |
|
砂輪尺寸 |
mm |
Φ900×40×Φ305 |
|
電機總功率 |
kw |
19.52 |
|
機床外形尺寸（長×寬×高） |
mm |
5000×2100×2200 |
|
機床重量 |
kg |
8000 |
|
箱體尺寸（長×寬×高） |
mm |
4830×2600×2600 |
|
工 作 精 度 |
||
|
外圓表面粗糙度 |
μm |
Ra.0.4 |
|
側邊表面粗糙度 |
μm |
Ra.0.8 |
|
圓角粗糙度 |
μm |
Ra1.6 |
|
柱度 |
mm |
0.005 |
|
同軸度 |
mm |
Φ0.025 |
本機床適用于磨削汽車、拖拉機、柴油機曲軸的主軸頸。機床采用掛表測量尺寸、具有獨立的電柜和油箱，工作臺導軌和砂輪架導軌均采用液體靜壓導軌，機床縱向和橫向運動具有手動及液動兩種操作。
適于成批生產中使用
|
技 術 規 格 |
||
|
最大回轉直徑 |
mm |
500 |
|
中心架上可磨直徑 |
mm |
Φ50-Φ100 |
|
頂尖間工件最大安裝長度 |
mm |
1100 |
|
工件最大重量 |
kg |
100 |
|
中心高 |
mm |
270 |
|
床身導軌尺寸（平×V×中心距） |
mm |
75×85 ×280 |
|
砂輪架導軌尺寸（平×V×中心距） |
mm |
90×100 ×480 |
|
砂輪尺寸 |
mm |
Φ900×40×Φ305 |
|
電機總功率 |
kw |
19.52 |
|
機床外形尺寸（長×寬×高） |
mm |
5000×2100×2200 |
|
機床重量 |
kg |
8000 |
|
箱體尺寸（長×寬×高） |
mm |
4830×2600×2600 |
|
工 作 精 度 |
||
|
外圓表面粗糙度 |
μm |
Ra.0.4 |
|
側邊表面粗糙度 |
μm |
Ra.0.8 |
|
圓角粗糙度 |
μm |
Ra1.6 |
|
柱度 |
mm |
0.005 |
|
同軸度 |
mm |
Φ0.025 |
