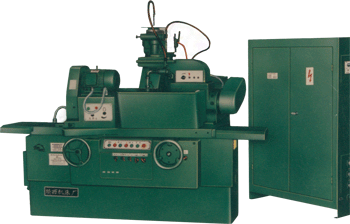

本機床適用于粗磨和精磨單列圓錐滾子軸承、單列向心短圓柱滾子軸承的內圈滾道。機床具備切入半自動循環，并有自動修整砂輪裝置。工件、砂輪、油泵和冷卻泵均分別以單獨的電機傳動，磨削循環由PC控制，操作方便，適于成批或大量生產車間使用。
|
技 術 規 格 |
|||
|
最大磨削工件孔徑 |
mm |
Ф160 |
|
|
最大工件寬度 |
mm |
80 |
|
|
手輪最小進給量 |
mm |
0.005 |
|
|
可夾持砂輪尺寸 |
mm |
Ф600×75（63、25）×Φ305 |
|
|
砂輪主軸轉速 |
r/min |
Ф750×63（75，40）×Φ305 |
|
|
砂輪線速度 |
m/s |
35 |
|
|
電機總功率 |
kw |
10.43 |
|
|
機床外形尺寸 |
mm |
2466×1771×1830 |
|
|
機床重量 |
kg |
3500 |
|
|
包裝尺寸 |
mm |
3130×2020×2050 |
|
|
工 作 精 度 |
|||
|
圓度 |
mm |
0.004 |
|
|
直線度 |
mm |
0.003 |
|
|
滾道直徑尺寸差 |
mm |
0.006 |
|
|
表面粗糙度 |
μm |
Ra0.63 |
|
|
主 要 附 件 |
|||
|
冷卻水箱 |
1套 |
砂輪平衡軸 |
1套 |
|
砂輪修整器 |
1套 |
卸砂輪拔頭 |
1套 |
|
砂輪（帶法蘭盤） |
1套 |
機床墊鐵 |
8套 |
