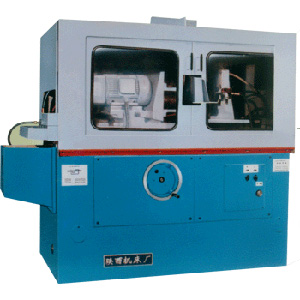

本機床適用于軸承行業磨削滾子軸承內圈擋邊，主要磨削單列圓錐滾子軸承的內圈大擋邊，還可磨削單、雙列短圓柱滾子軸承的內圈擋邊，機床為批量生產型。
機床為全自動機床，自動上下料、電磁吸盤夾持工件，能自動修整砂輪和自動補償，磨削循環采用定程法，由液壓驅動，液壓電氣控制系統有自動保護裝置，安全可靠，機床具有調整、半自動和全自動三種工作方式，三種方式操縱都可在機床電氣操縱臺上進行，操縱方便；電氣控制系統采用PC控制，具有體積小、可靠性高的優點，整機布局緊湊，占地面積小，操作安全可靠、方便、生產效率高，是軸承行業磨削滾子軸承擋邊的理想設備。
|
技 術 規 格 |
|||
|
磨削工件孔徑 |
mm |
Ф40-Ф100 |
|
|
最大工件外徑 |
mm |
Ф125 |
|
|
最大工件寬度 |
mm |
63 |
|
|
擋邊最大寬度 |
mm |
10 |
|
|
最大工件重量 |
kg |
2 |
|
|
砂輪尺寸按加工對 象確定，機床僅提供 |
mm |
Ф400×13×203 |
|
|
mm |
Ф250×13×75 |
||
|
砂輪線速度 |
m/s |
35 |
|
|
機床總功率 |
KW |
6.445 |
|
|
箱體外形尺寸 |
mm |
2100×1950×2350 |
|
|
機床毛重 |
kg |
4000 |
|
|
工 作 精 度 |
|||
|
尺寸的分散度 |
mm |
0.02 |
|
|
大擋邊厚度的變動量 |
mm |
0.007 |
|
|
表面粗糙度 |
μm |
Ra0.63 |
|
|
主 要 附 件 |
|||
|
冷卻液箱 |
1套 |
砂輪平衡軸 |
1套 |
|
砂輪修整器 |
1套 |
卸砂輪撥頭 |
1套 |
|
砂輪法蘭盤 |
1套 |
機床墊鐵 |
8套 |
|
特 訂 附 件 |
|||
|
砂輪平衡架 |
1套 |
|
|
