產品中心
陜西秦川格蘭德機床有限公司

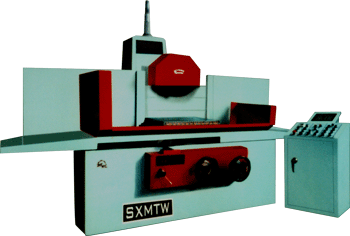

本機床主要是用砂輪的周邊磨削工件的平面，利用砂輪的端面也可磨削工件立面與槽。若采用成型修整砂輪裝置，還可磨削各種成形表面。工件的裝夾可以采用電磁工作臺或直接緊固于工作臺面上。
本機床采用滑鞍橫向運動的十字形工作臺結構，立柱為雙層壁；機床的縱向、橫向和垂直導軌全部采用鑲鋼淬硬的滾動導軌；磨頭采用短三片瓦軸承，強迫潤滑，主軸氮化處理，雙速電機直接傳動；磨頭有自動進給、零位控制和快速升降裝置；工作臺縱向運動為液壓傳動，拖板的橫向運動為電氣傳動，斷續進給量采用電氣控制，可以無級調節。
機床具有較高的加工精度和磨削效率。
|
技 術 規 格 |
|||
|
最大磨削寬度 |
mm |
250 |
|
|
最大磨削長度 |
mm |
630 |
|
|
最大磨削高度 |
mm |
400 |
|
|
主軸中心線至工作臺的距離 |
最大 |
mm |
575 |
|
最小 |
100 |
||
|
工作臺尺寸（寬×長） |
mm |
250×630 |
|
|
電磁工作臺尺寸（長×寬×高） |
mm |
600×250×100 |
|
|
砂輪尺寸 |
mm |
Ф350×40×Φ75 |
|
|
電機總功率 |
kw |
7.3 |
|
|
機床外形尺寸（長×寬×高） |
mm |
2140×1530×2000 |
|
|
機床重量 |
kg |
3000 |
|
|
工 作 精 度 |
|||
|
等厚度 |
mm |
0.005/300 |
|
|
表面粗糙度 |
μm |
Ra0.2 |
|
