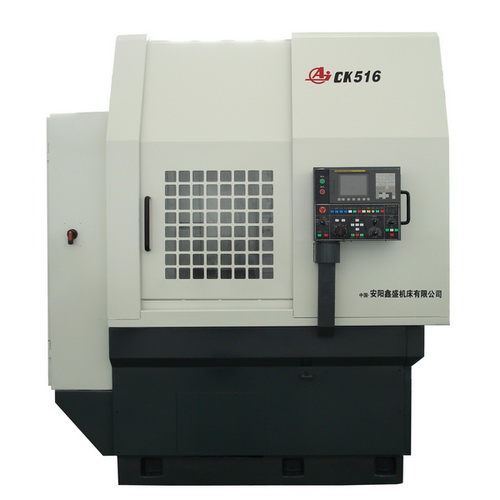

CK514/516/518數控立式車床是安陽鑫盛機床有限公司根據國際市場上數控車床的最新發展趨勢研制開發的，它吸收了國內外同類機床的先進技術，順應市場需求而設計、生產的普及型數控車床。適宜加工各種形狀復雜的軸、套、盤類零件,如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、鉆孔、擴孔、車螺紋等。尤其適合多品種、中小批量的輪番加工，裝夾方便，工藝適應性強，加工效率高，廢品率低，成品一致性好，可降低對工人技術熟練程度的要求，編程容易，操作簡單，是汽車、摩托及其它行業加工復雜的短軸類、盤類零件的理想機械加工設備。
|
項目
|
單位
|
CK514
|
CK516
|
CK518
|
|
最大回轉直徑
|
MM
|
520
|
800
|
1000
|
|
最大車削直徑
|
MM
|
400
|
600
|
800
|
|
最大車削高度
|
MM
|
250
|
600
|
800
|
|
轉速范圍
|
r/min
|
50-2000
|
45-1000
|
50-2000
|
|
卡盤直徑
|
mm
|
400
|
500
|
630
|
|
主軸端部代號
|
|
A2-11
|
A2-11
|
A2-15
|
|
主軸軸承直徑（前）
|
mm
|
|
160
|
200
|
|
X軸行程
|
mm
|
|
50-500
|
50-800
|
|
Z軸行程
|
mm
|
450
|
650
|
850
|
|
X軸快移速度
|
m/min
|
15
|
12
|
10
|
|
Z軸快移速度
|
m/min
|
15
|
12
|
10
|
|
加工精度
|
mm
|
IT6-IT7
|
IT6-IT7
|
IT6-IT7
|
|
X/Z軸定位精度
|
mm
|
|
0.018/0.02
|
0.018/0.02
|
|
X/Z軸重復定位精度
|
mm
|
|
0.006/0.01
|
0.006/0.01
|
|
刀架形式
|
|
臥式 8 工位
|
立式6工位
|
立式6工位
|
|
外圓刀刀具尺寸
|
mm
|
|
32×32
|
32×32
|
|
鏜刀桿刀具尺寸
|
mm
|
Φ32,Φ40,Φ50
|
Φ32,Φ40,Φ50
|
Φ32,Φ40,Φ50
|
|
主軸電機
|
kw
|
28.8
|
15
|
30/37
|
|
X軸伺服電機
|
kw
|
|
2.5
|
4
|
|
Z軸伺服電機
|
kw
|
|
2.5
|
4
|
|
冷卻泵電機
|
kw
|
1.1
|
1.1
|
1.1
|
|
機床外形：長
|
mm
|
|
3340
|
2642
|
|
機床外形：寬
|
mm
|
|
2630
|
3478
|
|
機床外形：高
|
mm
|
|
3060
|
3638
|
|
機床重量
|
kg
|
|
12000
|
15000
|
|
執行標準
|
|
1.JB/T9895.A-1999《數控立式卡盤車床 精度檢驗》2.JB/T9895.A-1999《數控立式卡盤車床 技術條件》
|
1.JB/T9895.A-1999《數控立式卡盤車床 精度檢驗》2.JB/T9895.A-1999《數控立式卡盤車床 技術條件》
|
1.JB/T9895.A-1999《數控立式卡盤車床 精度檢驗》2.JB/T9895.A-1999《數控立式卡盤車床 技術條件》
|
|
