項目
|
單位
|

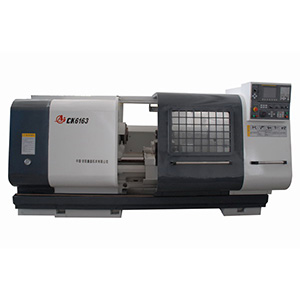

CK6163 CKJ6163 CKA6163 CK6263 CKJ6263 CKA6263
|
CK6180 CKJ6180 CKA6180 CK6280 CKJ6280 CKA6280
|
CK6194 CKJ6194 CKA6194 CK6294 CKJ6294 CKA6294
|
|
床身上最大回轉直徑
|
mm
|
630
|
800
|
940
|
|
刀架上最大回轉直徑
|
mm
|
340
|
510
|
650
|
|
馬鞍處最大回轉直徑
|
mm
|
800
|
970
|
1100
|
|
馬鞍有效寬度
|
mm
|
300
|
300
|
300
|
|
最大工件長度
|
mm
|
750/1000/1500/2000/3000/4000/5000
|
750/1000/1500/2000/3000/4000/5000
|
750/1000/1500/2000/3000/4000/5000
|
|
最大車削長度
|
mm
|
600/850/1350/1850/2850/3850/4850
|
600/850/1350/1850/2850/3850/4850
|
600/850/1350/1850/2850/3850/4850
|
|
床身導軌寬度
|
mm
|
550
|
550
|
550
|
|
主軸端部代號
|
|
C11
|
C11
|
C11
|
|
卡盤(手動）
|
mm
|
Ф 325(標配)
|
Ф 325(標配)
|
Ф 325(標配)
|
|
卡盤(液壓）
|
mm
|
呼和浩特K51(Ф320,Ф400,Ф500)億川V212(Ф304)V215(Ф 38 )N212(Ф304)
|
呼和浩特K51(Ф320,Ф400,Ф500)億川V212(Ф304)V215(Ф 38 )N212(Ф304)
|
呼和浩特K51(Ф320,Ф400,Ф500)億川V212(Ф304)V215(Ф 38 )N212(Ф304)
|
|
卡盤(氣動）
|
mm
|
—
|
—
|
—
|
|
主軸通孔直徑
|
mm
|
100
|
100
|
100
|
|
主軸前端錐孔
|
|
1:20/120
|
1:20/120
|
1:20/120
|
|
主軸轉速級數及轉速范圍(CK系列)
|
|
CK系列 自動四檔 檔內無級 12.5-1000r/min
|
CK系列 自動四檔 檔內無級 10-800r/min
|
CK系列 自動四檔 檔內無級 10-800r/min
|
|
主軸轉速級數及轉速范圍(CKJ系列)
|
|
CKJ系列 手動18檔 7.5-1000r/min
|
CKJ系列 手動18檔 6-800r/min
|
CKJ系列 手動18檔 6-800r/min
|
|
主軸轉速級數及轉速范圍(CKA系列)
|
|
CKA系列 自動六檔 手動三檔 9-1000r/min
|
CKA系列 自動六檔 手動三檔 7-800r/min
|
CKA系列 自動六檔 手動三檔 7-800r/min
|
|
主軸中心距床身高
|
mm
|
315
|
400
|
470
|
|
X/Z向最小進給增量
|
mm
|
0.001/0.001
|
0.001/0.001
|
0.001/0.001
|
|
X/Z向快移速度
|
mm/min
|
3000/6000
|
3000/6000
|
3000/6000
|
|
X向最大行程
|
mm
|
390
|
475
|
475
|
|
刀架工位數
|
|
立式V4(標配)
|
立式V4(標配)
|
立式V4(標配)
|
|
刀架轉位時間
|
s
|
2.4(V4)
|
2.4(V4)
|
2.4(V4)
|
|
刀架轉位重復定位精度
|
"mm
|
0.008
|
0.008
|
0.008
|
|
刀桿截面
|
mm
|
□32
|
□32
|
□32
|
|
尾座套筒直徑
|
mm
|
100
|
100
|
100
|
|
尾座套筒行程
|
mm
|
250(標配)
|
250(標配)
|
250(標配)
|
|
尾座套筒錐孔
|
|
Morse 5
|
Morse 5
|
Morse 5
|
|
工件精度
|
|
IT6-IT7
|
IT6-IT7
|
IT6-IT7
|
|
工件表面粗糙度
|
μm
|
Ra1.6
|
Ra1.6
|
Ra1.6
|
|
執行標準
|
|
JB/T8324.1-96 簡式數控臥式車床 精度 JB/T8324.2-96 簡式數控臥式車床 技術條件
|
JB/T8324.1-96 簡式數控臥式車床 精度 JB/T8324.2-96 簡式數控臥式車床 技術條件
|
JB/T8324.1-96 簡式數控臥式車床 精度 JB/T8324.2-96 簡式數控臥式車床 技術條件
|
|
主電機功率
|
kw
|
11
|
11
|
11
|
|
機床質量
|
kg
|
|
|
|
|
機床長度
|
mm
|
|
|
|
|
機床寬度
|
mm
|
|
|
|
|
機床高度
|
mm
|
|
|
|
