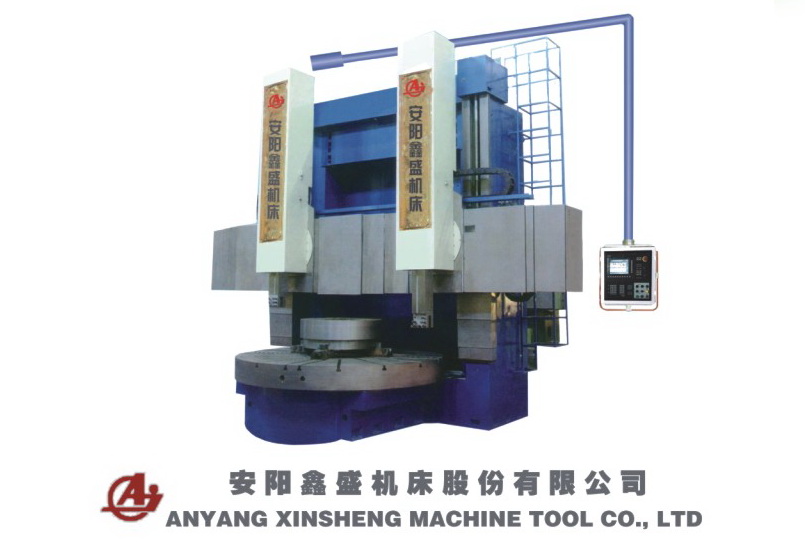

本系列機床是在借鑒國內外先進的機床設計制造技術的基礎上，采用最新的設計理念，開發出的一種集機電液一體化的精密機床，適用于冶金、礦山機械、電機、水輪機、航空及一般機械行業，可用于內外柱面、圓錐面、端面、切槽等粗、精加工。
工作臺和工作臺底座采用樹脂砂鑄造，熱對稱結構設計。工作臺主軸采用高精度可調徑向間隙雙列短圓柱滾子軸承定心。軸向采用大型推力球軸承做為滾動的導軌，或為恒流靜壓導軌，并配置油溫冷卻裝置。使工作臺具有旋轉精度高，承載能力大，熱變形小的特點。
機床主傳動由直流電機驅動，經兩檔變速機構，檔內可實現無級調速，提高工件表面加工質量。也可采用交流電機驅動，16級變速。立柱采用龍門框架封閉結構，通過有限元分析計算，使結構尺寸與受力狀態達到最佳。 機床的進給系統由交流伺服電機驅動，高速型電機與滾珠絲杠直聯，其定型經定比齒輪副傳動滾珠絲杠，實現刀架進給和快速移動。
|
參數名稱
|
單位
|
CK5240
|
CK5250
|
|
最大加工直徑
|
mm
|
4000
|
5000
|
|
工作臺直徑
|
mm
|
3150/3600
|
4000/4500
|
|
最大加工高度
|
mm
|
2000/2500/3150
|
2000/2500/3150/4000
|
|
最大工件重量
|
t
|
32/40
|
32/40/50/60
|
|
刀架水平行程
|
mm
|
-20 ～ 2265
|
-20 ～ 2765
|
|
右刀架切削力
|
kN
|
35/40/40
|
40/50
|
|
左刀架切削力
|
kN
|
28/35
|
35
|
|
工作臺最大扭矩
|
kN.m
|
80/100
|
80/100
|
|
滑枕截面
|
mm^2
|
□220/□240/□280
|
□240/□280
|
|
滑枕垂直行程
|
mm
|
1250/1400/1600/2000
|
1250/1400/1600/2000
|
|
主傳動電機功率
|
kW
|
55( 交流 )/ 75( 直流 )
|
55( 交流 )/ 75( 直流 )
|
|
工作臺轉速
|
r/min
|
1.6 ～ 50
(16 級 )
0.5 ～ 50
( 兩檔 )
|
1.25 ～ 40
(16 級 )
0.4 ～ 40
( 兩檔 )
|
|
1.25 ～ 40
(16 級 )
0.5 ～ 50
( 兩檔 )
|
|
1.6 ～ 50
0.63 ～ 63
( 兩檔 )
|
|
1.25 ～ 40
(16 級 )
-0.63 ～ 63
( 兩檔 )
|
|
刀架快速
|
mm/min
|
4000/6000/8000
|
4000/6000/8000
|
|
工作臺導軌副
|
|
靜壓 / 滾動
|
靜壓 / 滾動
|
|
