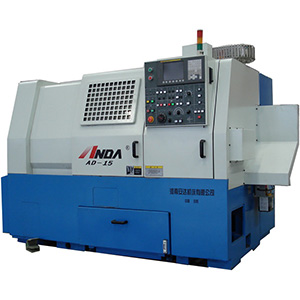

本機床屬于半閉環控制系統的全功能數控車床，適宜加工各種形狀復雜的軸、套、盤類零件，如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等的加工。AD-25M是具有銑削功能的高速、高效車削中心，除具有車削功能外，還增加了鉆、銑功能，能夠?qū)崿F(xiàn)X、Z、C 三軸聯動，可用于加工各種軸類、盤類零件。能夠滿足金屬及有色金屬高速切削的要求。在機床設計中采用獨特的技術，增加了機床的剛性，重切削穩定性更高。本機床的加工精度為IT5～IT6，表面粗糙度Ra0.4um, Ra0.8um(黑色金屬)。作為通用性極高的機床，特別適用于精密零件的加工。工藝適應性強、效率高、精度高、質量高?？蓮V泛適用于汽、摩、火車輪轂、活塞、軸套等配件、航天、家電、液壓氣動、軸承、儀器儀表、五金閥門等制造業零件的批量加工，是理想的機械加工設備。
|
項目
|
單位
|
AD-10
|
AD-15
|
AD-15B
|
|
最大旋徑
|
mm
|
360
|
440
|
440
|
|
最大切削外徑
|
mm
|
300
|
300
|
320
|
|
床鞍上最大切削直徑
|
mm
|
170
|
255
|
220
|
|
最大切削長度
|
mm
|
500/700/1000
|
450
|
500/750
|
|
兩頂心間距離
|
mm
|
600/750/1100
|
600
|
600/850
|
|
自動送料最大直徑
|
mm
|
36
|
52
|
52
|
|
X軸行程
|
mm
|
170
|
180
|
190
|
|
Z軸行程
|
mm
|
510/760/1010
|
480
|
510/760
|
|
X/Z軸快移速度
|
m/min
|
18/20
|
18/20
|
18/20
|
|
X/Z軸進給率
|
mm/min
|
5000
|
5000
|
5000
|
|
X/Z軸手動進給率
|
mm/min
|
1260
|
1260
|
1260
|
|
主軸轉速
|
rpm
|
50-5000
|
50-4500
|
50-4500
|
|
主軸頭規格
|
mm
|
A2-5
|
A2-6
|
A2-6
|
|
卡盤尺寸
|
inch
|
6"
|
8"
|
8"
|
|
主軸前軸承內徑
|
mm
|
80
|
100
|
100
|
|
主軸孔徑
|
mm
|
50
|
62
|
62
|
|
最小分度
|
|
—
|
—
|
—
|
|
刀具數量
|
|
8
|
8
|
8
|
|
換刀時間
|
s
|
0.58
|
0.58
|
0.58
|
|
刀柄尺寸
|
mm
|
25×25
|
25×25
|
25×25
|
|
鏜孔刀柄直徑
|
mm
|
32
|
40
|
40
|
|
旋轉刀具速度
|
rpm
|
—
|
—
|
—
|
|
主電機
|
kw
|
7.5/11
|
9.0/11
|
9.0/11
|
|
X軸伺服電機
|
kw
|
1.2
|
1.6
|
1.6
|
|
Z軸伺服電機
|
kw
|
1.8
|
3
|
1.6
|
|
動力刀具電機
|
kw
|
—
|
—
|
—
|
|
尾座最大行程
|
mm
|
360/610/860
|
460
|
360/610
|
|
尾座軸頸
|
mm
|
80
|
80
|
80
|
|
尾座軸行程
|
mm
|
100
|
130
|
100
|
|
尾座軸心錐度
|
|
MT-4
|
MT-4
|
MT-4
|
|
冷卻液容量
|
L
|
120
|
200
|
120
|
|
總電源
|
kw
|
20
|
25
|
25
|
|
機床重量
|
kg
|
3500/4000
|
4500
|
4500/5000
|
|
機床高度
|
MM
|
1700
|
1650
|
1820
|
|
占地面積
|
m㎡
|
2255/2705/3180×1460
|
2270×1470
|
2255/2710×1460
|
|
Z向定位精度 R
|
MM
|
0.01
|
0.01
|
0.01
|
|
Z向定位精度 B
|
MM
|
0.012
|
0.012
|
0.012
|
|
Z向定位精度 A
|
MM
|
0.025
|
0.025
|
0.025
|
|
X向定位精度 R
|
MM
|
0.007
|
0.007
|
0.007
|
|
X向定位精度 B
|
MM
|
0.006
|
0.006
|
0.006
|
|
X向定位精度 A
|
MM
|
0.016
|
0.016
|
0.016
|
|
控制系統：FANUC 系列或西門子系列，三菱系列
|
|
|
|
|
