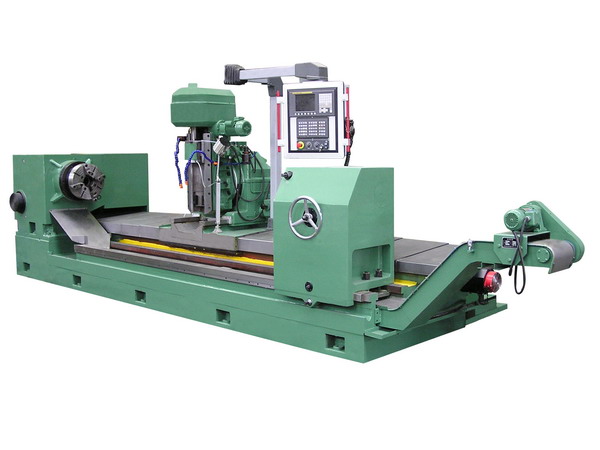

| 本機床系我公司開發的大規格花鍵軸銑床,本機床采用滾銑法可加工各種齒形的直齒花鍵軸零件，及直齒聯軸齒輪,并可加工錐度花鍵及臺階齒輪。 |
| 本機床采用了FANUC 0i MAte-TC交流司服系統，用交流司服電機來控制銑頭的縱、橫向的定位、進給及加工時各順序動作的轉換。具有可靠性高，保護功能完善等特點。 |
| 特別適用于成批和大量生產的工廠。 |
| 機床可選擇“順銑”或“逆銑”加工方式工作。 |
| 機床有自動竄刀機構，用于對刀和提高刀具壽命。 |
| 機床備有磁性排屑器。 |
| 機床備有中心架。 |
| 為提高機床的動、靜剛度，床身擬采用雙壁和閉肋筋的封閉結構，導軌為加寬的重型導軌。 |
| 尾座移動采用齒輪齒條的結構。 |
| 機床的主要技術參數： |
| 1. 最大加工直徑 φ400 mm |
| 2. 最大加工長度 2500 mm |
| 3. 最大加工模數 12 mm |
| 4.加工齒數 20-90 |
| 5.最大工件長度 3000 mm |
| 6.加工齒數范圍 20-90齒 |
| 7.機床中心高 550mm |
| 8.刀具中心與工件中心的距離 30-320 mm |
| 9.最大滾刀安裝規格（直徑×長度） φ200×250 mm |
| 10.刀桿直徑 φ27、φ32、φ40、φ50、φ60 mm |
| 11.滾刀轉速范圍（無級） 30-200 r/min |
| 12.最大竄刀量 230 mm |
| 13.工件主軸錐孔 莫氏6號 |
| 14.刀具主軸錐孔 莫氏5號 |
| 15.尾架頂尖錐孔 莫氏6號 |
| 16.尾架套筒最大行程 50 mm |
| 17.銑頭調整角 ±15° |
| 18.X、Z軸進給量（程序設置、無級） 0-6000mm/min |
| 19.X、Z軸快速移動速度 6000mm/min |
| 20.竄刀量 0.16mm/r |
| 21.主電機功率 11 KW |
| 恒轉矩轉速范圍 40-1000r/min |
| 恒功率轉速范圍 1000-4000r/min |
| 22.X軸伺服電機扭矩 30Nm |
| 額定轉速 3000r/min |
| 23.Y軸伺服電機扭矩 40Nm |
| 額定轉速 3000r/min |
| 24.液壓電機功率 1.1Kw |
| 額定轉速 1400r/min |
| 25.冷卻泵電機功率 450w |
| 額定流量 200L/min |
| 26.竄刀電機功率 250w |
| 額定轉速 150r/min |
| 27.排屑電機功率 370w |
| 額定轉速 1450r/min |
| 28.控制軸數 2軸 |
| 29.最小脈沖當量 0.001mm |
| 30.圖形顯示（LCD） 7.2英寸 |
| 31.X、Z軸定位精度 0.015、0.035mm |
| 32.X、Z軸重復定位精度 0.008、0.020mm |
| 33.機床外型尺寸（L×W×H） （5720×2200×2354）mm |
| 34.機床重量 15000kg |
