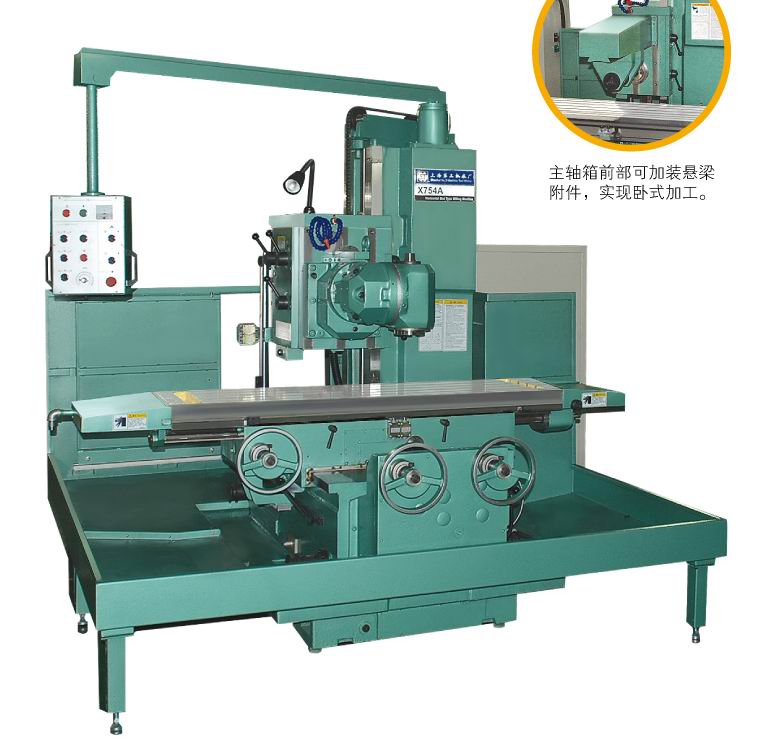

X754 床身型萬能銑床 詳細說明：

X754采用床身型和十字拖板結構。工作臺僅在水平面上運動，銑頭做垂直運動。該床身型結構要比升降臺式銑床和一般床身型銑床具有多種優點。

X754 采用模塊化設計，機床具有多種形式，有端面銑，立銑、臥銑、萬能銑等；其主要鑄件都采用高合金鑄鐵，工作臺的工作面和導軌都經過熱處理淬硬。

·高剛度床身始終由地基支承，工作臺在床身上要比在升降臺上具有良好的剛性；

由此還可減少滑動間隙。

·工作臺負重工作臺負重1500公斤（3300磅）

·進給采用交流伺服電機驅動，18級速度

工作臺

·工作臺采用優質合金鑄鐵，導軌及工作面均經表面淬硬和磨削，具有良好的耐磨性。

·工作臺上有五條18mm"T"字槽，其寬度均按H8級精度磨削。

·縱向運動具有手動夾緊裝置。

·縱向導軌采用手動泵定時潤滑，操作方便。

主軸箱

·主電機經內齒聯合器輸入動力，使臥式主軸或立銑頭主軸獲得32-1600轉/分的18級轉速，可通過面板上三只手柄進行變速操作。主軸錐孔為 50#7:24

·主軸箱內裝有專用潤滑泵進行潤滑。

·主軸箱前部可加裝萬能銑頭等附件。

·主軸箱采用機械配重，平衡重塊置于立柱內腔。

·主軸箱前部可加裝懸梁附件，實現臥式加工。

萬能銑頭

·萬能銑頭特別適用于工具類零件的加工，作為選擇件提供。

·萬能銑頭由立銑頭和回轉座兩部分組成，可使主軸軸線繞X、Y兩個方向回轉，組成所需要的任意角度，擴大加工范圍。

·萬能銑頭主軸的動力來自主軸箱主軸；萬能銑頭以十字聯軸節與主軸箱相連。

·操作時可用機床的懸臂吊車對萬能銑頭進行裝卸。卸下的萬能銑頭可以按置在立柱的側面上，保持萬能銑頭清潔，并不被碰傷。

·萬能銑頭在切削時仍保持高功率的功能。

規格及主要技術參數Main Specifications
