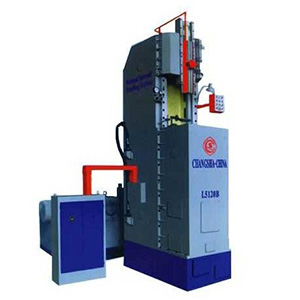

長沙機床廠
機床描述：
本機床用于拉削各種幾何形狀的孔，生產效率高，適于成批生產及大量生產。
該機床采用液壓傳動，工作平穩，能無級調速，并有超負荷保險裝置，機床具有自動循環，半自動循環和兩種分段循環等四種工作循環，主要?jiǎng)幼骶蓡为?dú)點動調整。機床由一個總按鈕站操縱，操作方便。
技術規格：
| 機床型號 | L5120B |
|
| 額定拉力×最大行程 | 200×1600 | KN×mm |
| 工作臺面尺寸 | 520×600 | mm |
| 工作臺孔徑 | φ200 H7 | mm |
| 接送刀機構的最大行程長度 | 778 | mm |
| 主溜板平面至拉刀中心線距離 | 250 | mm |
| 輔助溜板平面至拉刀中心線距離 | 50 | mm |
| 花盤孔徑 | φ130 H7 | mm |
| 拉削速度(無級調速) | 2-11 | m/min |
| 拉刀返回速度(無級調速) | 4-20 | m/min |
| 最大工作壓力 | 11.5 | MPa |
| 流量 | 300 | L/min |
| 電機總?cè)萘? | 30.25 | kw |
| 外形尺寸 (長×寬×高) | 3420×2200×4650 | mm |
| 凈重 (約) | 15000 | kg |
工作精度
| 試件拉削后孔中心線對基面的垂直度 | 0.06/200 | mm |
| 試件拉削表面粗糙度 | 3.2 ～1.6 |
|
|
|
|
|
|
|
