主要用途：

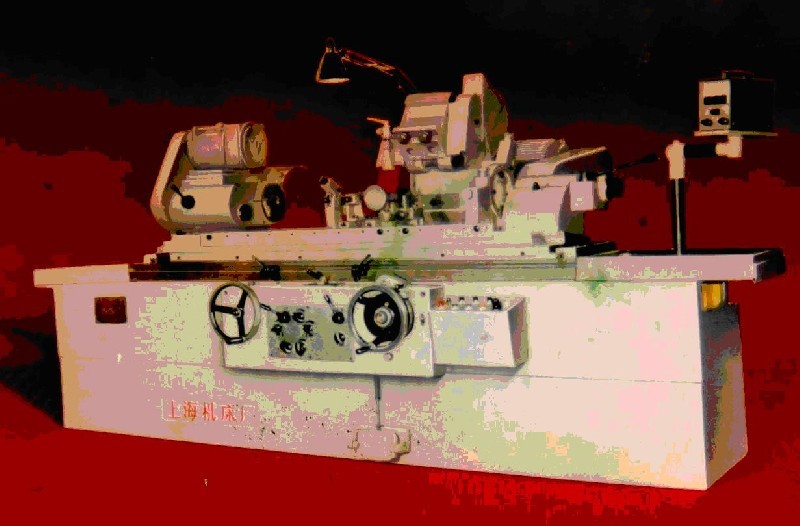

本機床可用于磨削7∶24大錐角內、外圓零件和磨削對精度和光潔度要求較高的軸類、套類、環塞規等零件，本機床適宜對上述精密零件進行單件或小批量加工。
結構特征：
a、機床工作臺縱向移動，砂輪架快速進退均由液壓控制，工件轉動用直流電機驅動，在轉速范圍可作無級調速。
b、砂輪架主軸軸承潤滑油泵、冷卻泵、砂輪架等均分別以單獨電動機傳動。

主要技術規格及參數：

主要規格

最大磨削直徑×最大磨削長度

φ320×1000mm

加工范圍

中心高		180mm
頂尖距		1000mm
可磨外圓直徑	用中心架	最小φ8mm、最大φ60mm
	不用中心架	最小φ8mm、最大φ320mm
可磨內圓直徑	用中心架可夾直徑	最小φ30mm、最大φ125mm
	不用中心架	最小φ16mm、最大φ125mm
最大工件重量		150Kg

砂輪架

砂輪尺寸	最大φ500×50×φ203mm
	磨耗至φ280×50×φ203mm
砂輪線速度	35、17.5m/s
主軸轉速	1338、669r/min
最大移動量（包括快速移動量）	246mm
手輪一轉砂輪架移動量	粗2mm；細0.5mm
手輪—格砂輪架移動量	粗0.01mm；細0.0025mm
旋鈕上一格相當于砂輪補償量	粗0.01mm；細0.0025mm
手撳進給每次粗0.004mm 細0.001mm	粗0.01mm 細0.0025mm
砂輪架回轉角度	±15°
砂輪架快速進退量	30mm
自動周期進給	有
自動切入進給	無
砂輪修整和補償進給	手動

內圓磨具

砂輪尺寸	最大φ50×25×φ13
	最小φ15×20×φ5
主軸轉速	10000、15000r/min

機床電機總功率 15.6KW

機床外形尺寸和凈重

長×寬×高

3215×1670×1420 mm

凈重

4800 Kg

機床裝箱尺寸和毛重

長×寬×高

3450×2400×1900 mm

毛重

6000 Kg

由于技術不斷發展,本參數僅供參考.
