主要用途：

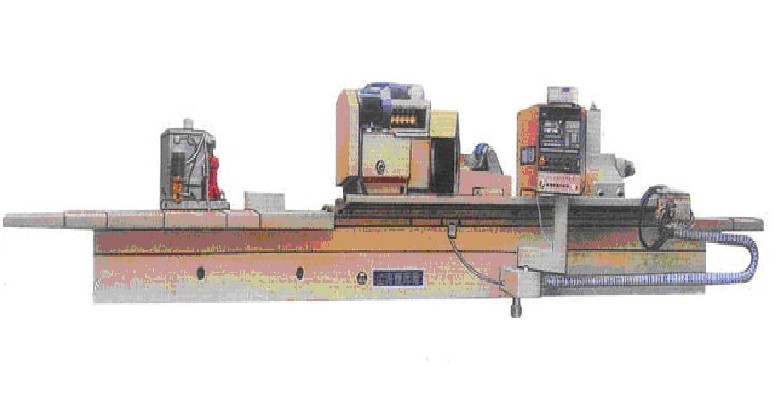

H227型車軸磨床適用于國產的各類機車，車輛車軸的外圓圓角和端面的磨削加工。能滿足多品種，批量生產的加工要求。
結構特征：
a、本機床采用寬砂輪斜切入成形磨削，也可采用斜切入帶縱向磨削的方式。頭架配備交流電機交流變頻，無級調速；尾架采用密集滾珠軸承，精度高，剛性好，尾架頂尖采用液壓操縱，方便使用；砂輪架主軸采用高剛性靜壓軸承及皮帶輪卸荷裝置，并配備獨立油箱和冷凍恒溫裝置。砂輪驅動采用交流電機并通過交流變頻實現無級調速，保持砂輪恒線速，同時配置有美國SBS砂輪動平衡儀，實現磨削過程中的砂輪自動平衡。
b、本機床還配置大容量帶刮屑裝置及紙置過濾裝置的冷卻液箱，大流量冷卻系統。
c、本機床工作臺采用滾動導軌自動潤滑，砂輪架采用帶有機械卸荷結構，及自動潤滑系統的滑動導軌。砂輪架進給及工作臺縱向運動均有交流伺服電機驅動滾珠絲桿，并能實現二軸聯動，機床還配置有MARPOSS主動測量?jī)x和軸向?qū)Φ秲x，數控反饋控制，完成砂輪成形修整或工件括補磨削，以此來實現磨削過程的閉環控制。
d、本機床數控系統采用德國SICMENS-820G數控系統和驅動裝置，CRT顯示和菜單式編程，同時還配備有手搖脈沖發生器，便于調整或手動操作。

主要技術規格及參數：

主要規格

最大磨削直徑

φ500mm

加工范圍

中心高	300mm
頂尖距	3060mm
可磨外圓直徑	φ100～φ500mm
可磨長度	在尾架上修整2750mm
彈道間距	在工作臺上修整3000mm
最大工件重量	1500Kg

工作臺

最大移動量	3500mm
最大移動速度	3.5m/min
最小移動量	0.001mm
上工作臺回角度	順時針2°、逆時針3°

頭尾架

頭架主軸伸縮量	0
頭架主軸回轉量	0
頭架頂尖	公制80
頭架撥盤轉換	10～200r/min(無級)
尾架套筒伸縮量	100mm
尾架套筒回轉量	0
尾架套筒偏心量	0
尾架頂尖	公制80

砂輪架及砂輪修整器

砂輪規格（D×B×d）	Φ750×50×Φ305mm
	最小外徑650mm
主軸直徑	150mm
導軌尺寸（V×L×平）	150×600×140mm
砂輪線速度	45m/s(恒線速)
最大移動量（斜向）	400mm
最大移動速度	2.5m/min
最小移動速度	0.05m/min
最小移動量	0.001mm
自動補償功能	有
修整補償功能	有

機床電機總功率 47.89KW

機床外形尺寸和凈重

長×寬×高mm	10850×2380×1600
凈重Kg

機床裝箱尺寸和毛重

長×寬×高	9000×3300×2150(光機主箱)
毛重（Kg）

由于技術不斷發展,本參數僅供參考.
