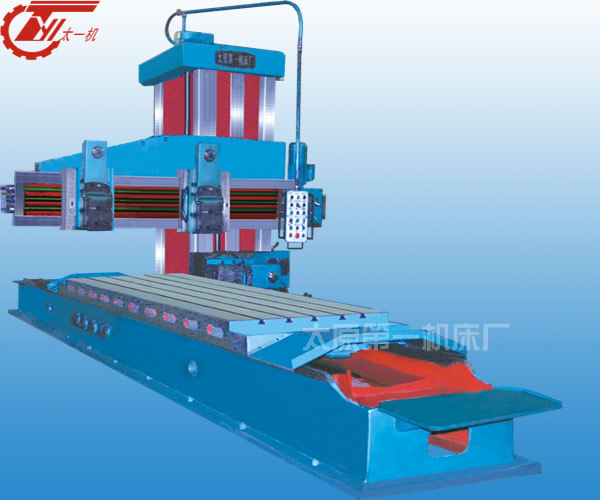

本機床主要道用于加工各種機械上的大、中、小型零件，可刨削水平面、垂直面、傾斜面以及各種組合的導軌面(如V型燕尾導軌等)。本機床可做粗加工、半精加工和精加工使用，并達到相應的經濟加工精度。主驅動采用高性能無級調速電機，調速范圍廣。進給運動采用本廠專利技術。動作穩定可靠?，F(xiàn)代調速電機的應用，可為用戶創造長遠的節能效益。

	技術參數 Technical parameters

項目Items			單位Unit	B1016
最大加工尺寸 Max.machining size		長Length	mm	4000	6000
		寬Width	mm	1600
		高Height	mm	1250
工作臺面積 Table area		長Length	mm	4000	6000
		寬Width	mm	1400
齒條上最大拉力 Max.permissible tractive force of rack			N	8×10⁴
工作臺運行速度Stroke speeds			m/min	0.6-30;1.2-60
垂直刀架 Vertical toolpost	最大進給量 Max.Feeds	水平Horizontal	mm/stroke	0.2-25.1
		垂直Vertical	mm/stroke	0.16-9.4
側刀架垂直進給量 Vertical feed of side tool post				0.21-12.4
垂直刀架快移速度 Rapid vertical travel of side tool post		水平Horizonta	mm/min	2155
		垂直Vertical	mm/min	808
側刀架快移速度Rapid travel of side tool post			mm/min	1062
刀架回轉角度Swing angle of tool post				±60o
工作臺最大承重Max.weight on table			kg	10000	15000
工作臺電機功率power of table drive motor			kw	55
機床外形尺寸 Overall dimensions		長Length	mm	9800	13800
		寬Width	mm	4400
		高Height	mm	3920
機床凈重Net weight			kg	48000	55000


	以上參數將隨著產品研發會有所變更，恕不另行通知。
