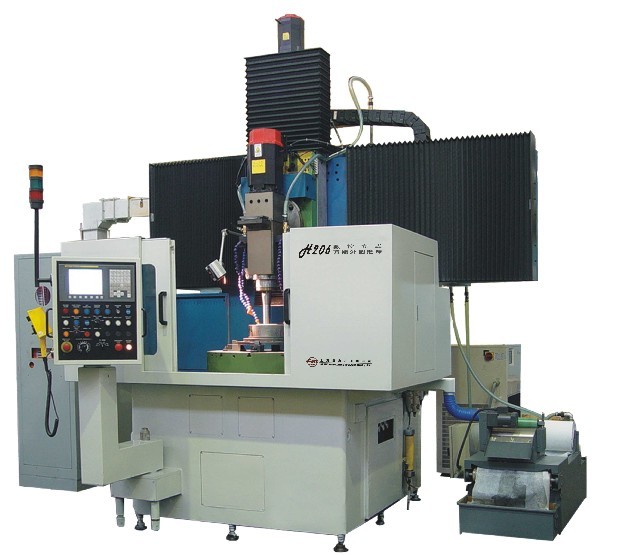

產品用途
   主要用于高效、高精度磨削套、盤類零件的內、外圓柱面，端面及肩面?？梢阅ハ鲀?nèi)、外圓錐面。

產品主要規格參數

最大磨削直徑：

φ700mm

最小磨削直徑：

φ200mm

工作臺直徑：

φ800mm

最小磨削孔徑：

φ80mm

最大磨削孔徑：

φ600mm

工作最大回轉直徑：

φ860mm

最大磨削外圓高度：

400mm

最大磨削孔深：

300mm

  輪砂主軸回轉角度：

+45°~-45°

最大外圓輪砂直徑：

φ400mm

工件最大重量：

1000kg

輪砂最大線速度：

35m/s

        工作臺轉速：

6—120r/min（可正反轉）

內圓輪砂直徑：φ70mm~φ175mm

輪砂架水平移動速度：0.1—2000mm/min

最小編程量0.001mm

工作臺轉速：6—120r/min

  輪砂架垂直移動速度：0.1—1500mm/min

最小編程量0.001mm

砂輪主軸轉速：

1500—8000r/min

產品的主要結構性能

工作臺系靜壓主軸系統、由電機驅動經帶輪傳動帶動主軸回轉。

當工作臺靜壓軸承供油壓正常后方可啟動工作臺，當砂輪沖擊工件或砂輪電機超負荷時，機床自動停止工作并報警。

采用兩套砂輪主軸系統，可分別用于外圓磨削和內圓磨削，磨桿可根據要求進行更換。

砂輪主軸垂直方向進給機構由伺服電機帶動滾珠絲桿轉動。

砂輪主軸水平方向進給機構由伺服電機帶動滾珠絲桿轉動。

通過予加載荷的INA直線滾柱導軌系統，X軸和Z軸的移動可獲得很高的剛度、效率和更高的幾何精度。

通過手動調整，砂輪主軸可回轉正負45度

機床采用前置式金剛筆兩軸聯動修整。

工件尺寸控制采用定程磨削。

產品主要配置

機床采用SIEMENS或FANUC數控系統，PLC編程，并有CRT顯示。

砂輪主軸系統配置德國FAG或SKF高精度滾動軸承

砂輪主軸采用SIEMENS或FANUC主軸電機由聯軸器帶動實現無級調速

橫梁及砂輪架導軌采用進口INA直線滾柱剛導軌

橫梁及砂輪架采用進口滾珠絲桿傳動系統

工作臺主軸系統采用高精度自制靜壓軸承，并配有獨立溫控油箱供油

機床配有磁性和紙帶兩極過濾的冷卻液箱

機床防護為半防護

由于技術不斷發展,本參數僅供參考.
