■ 鋼板焊接高剛度機身；
■ 主電機采用西門子電機；
■ 組合式干式氣動摩擦離合器、制動器；
■ 齒輪副浸油潤滑；
■ 矩形六面加長導軌；JH21-315B/400B采用八面加長導軌；
■ 液壓過載保護裝置；
■ JH21-25/25B/45手動調模，其中JH21-25/45刻度顯示，JH21-25B數字顯示；JH21-63以上電動調模，數碼顯示；
■ 其中JH21-45可選配電動調模，數碼顯示；
■ 滑塊裝設了上提式平衡缸裝置（除JH21-25以外）；
■ 進口雙聯電磁閥；
■ 電動濃油強制潤滑系統；
■ 平衡缸采用手動稀油潤滑系統；
■ 配一組吹件裝置；
■ 國際品牌PLC控制；
■ 國際品牌接觸器、按鈕、指示燈；
■ 可選配氣墊裝置，自動送料軸裝置，光電保護裝置，可搭配各種自動化設備。

壓力機技術參數

			JH21-25B	JH21-25	JH21--45	JH21-63	JH21-80	JH21-110	JH21-125
公稱力		kN	250	250	450	630	800	1100	1250
公稱力行程		mm	3	3	4	4	5	6	6
滑塊行程		mm	60	80	100	120	140	160	160
行程次數	固定	min-1	100	100	80	70	60	50	50
行程次數	可變Variable	min-1	80-120	80-120	70-90	60-80	50-70	40-60	40-60
最大裝模高度		mm	200	250	270	300	320	350	350
裝模高度調節量		mm	50	50	60	80	80	80	80
滑塊中心至機身距離		mm	160	210	230	300	300	350	350
工作臺板尺寸（前后×左右）		mm	300 680	400 700	440 810	580 900	580 1000	680 1150	680 1150
工作臺板落料孔尺寸（上空直徑×深度×下孔直徑）		mm	130 260	φ170 20 φ150	φ180 30 φ160	φ200 40 φ180	φ200 40 φ180	φ260 50 φ220	φ260 50 φ220
工作臺板厚度		mm	70	80	110	110	120	140	140
機身工作臺孔尺寸（直徑/前后×左右）		mm	200 270	260 250	300 300	390 460	390 520	420 540	420 540
滑塊底面尺寸（前后×左右）		mm	270 330	300 360	340 410	400 480	420 560	500 650	540 680
模柄孔尺寸（直徑×深度）		mm	φ40 60	φ40 60	φ40 60	φ50 80	φ50 80	φ60 80	φ60 80
立柱間距離		mm	448	450	550	560	640	760	760
立電機功率		KW	3	3	5.5	5.5	7.5	11	11
外形尺寸（前后×左右×高）		mm	1150 1050 2050	1300 1050 2050	1390 1200 2400	1580 1210 2520	1640 1280 2700	1850 1450 3060	1850 1490 3060
凈重		Kg	2200	2600	3450	5400	7000	9340	9900

			JH21-160B	JH21-200	JH21-200B	JH21-250	JH21-250B	JH21-315	JH21-315B
公稱力		kN	1600	2000	2000	2500	2500	3150	3150
公稱力行程		mm	6	6	6	8	8	8	8
滑塊行程		mm	160	180	200	200	250	200	250
行程次數	固定	min-1	40	35	35	30	30	30	30
行程次數	可變Variable	min-1	35-50	30-40	30-40	25-35	25-35	25-35	25-35
最大裝模高度		mm	350	390	450	430	500	430	550
裝模高度調節量		mm	110	110	110	120	120	120	120
滑塊中心至機身距離		mm	380	390	390	420	420	420	460
工作臺板尺寸（前后×左右）		mm	740 1300	760 1400	760 1400	800 1400	800 1400	800 1400	880 1600
工作臺板落料孔尺寸（上空直徑×深度×下孔直徑）		mm	φ300 50 φ260	φ300 50 φ260	φ300 50 φ260	φ320 50 φ280	φ320 50 φ280	φ320 50 φ280	φ320 50 φ280
工作臺板厚度		mm	150	160	160	170	170	170	200
機身工作臺孔尺寸（直徑/前后×左右）		mm	φ470	φ470	φ470	370 570	370 570	440 580	440 580
滑塊底面尺寸（前后×左右）		mm	580 770	600 800	600 800	650 850	650 850	650 850	700 950
模柄孔尺寸（直徑×深度）		mm	φ65 85	φ65 90	φ65 90	φ70 90	φ70 90	φ70 90	φ70 90
立柱間距離		mm	850	870	870	960	960	920	920
立電機功率		KW	15	18.5	18.5	22	22	30	30
外形尺寸（前后×左右×高）		mm	2280 1550 3240	2500 1580 3320	2500 1580 3420	2730 1640 3550	2770 1700 4060	2770 1650 3550	2850 1700 4450
凈重		Kg	14500	17000	17350	23500	24500	25000	28000

			JH21-400	JH21-400B
公稱力		kN	4000	4000
公稱力行程		mm	10	10
滑塊行程		mm	200	250
行程次數	固定	min-1	25	25
行程次數	可變Variable	min-1	20-30	20-30
最大裝模高度		mm	430	550
裝模高度調節量		mm	120	120
滑塊中心至機身距離		mm	420	490
工作臺板尺寸（前后×左右）		mm	760 1400	940 1800
工作臺板落料孔尺寸（上空直徑×深度×下孔直徑）		mm	φ320 50 φ280	φ320 50 φ280
工作臺板厚度		mm	180	200
機身工作臺孔尺寸（直徑/前后×左右）		mm	440 580	440 580
滑塊底面尺寸（前后×左右）		mm	690 900	720 1000
模柄孔尺寸（直徑×深度）		mm	φ70 90	φ70 90
立柱間距離		mm	960	960
立電機功率		KW	37	37
外形尺寸（前后×左右×高）		mm	2830 1680 3890	3100 1900 4600
凈重		Kg	29500	34000

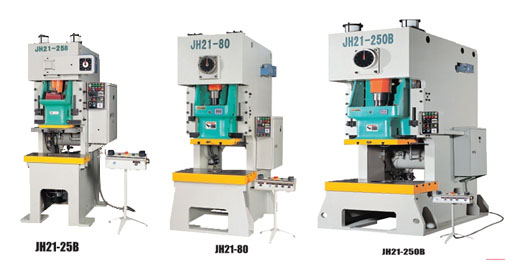

JH21干式離合、液壓保險開式固定臺壓力機
